这篇文章记录 ClosedLoopBench M8 中一次完整的传感器问题定位。它不是“跑一个 A/B test，然后说 LiDAR 有问题”，而是从开环测试链路、控制变量、局部修正、跨模态替换，到 live server probe，逐步排除执行、坐标、图像质量和模型分布等其他解释，最后把问题收敛到 动态 LiDAR 不可编辑。

结论先说

当前已经完成的是 CARLA / ROS2 open-loop test：固定 Scenario IR 的 GT trajectory 负责下一帧 Ego pose，真实 TransFuser++ 通过 ROS2 observation boundary 接收输入并完成推理，模型输出被记录和评测，但不反过来驱动下一帧状态。

M8 的最终结论是：

  • reconstructed RGB 不是主要瓶颈；
  • reconstructed LiDAR 会让融合检测几乎完全崩溃；
  • 通过同帧 cross-input A/B 和更大规模的三路线测试，可以排除偶发单帧、RGB 分布和下游坐标补丁解释；
  • live probe 显示，RGB 会跟随 actor pose 编辑，LiDAR dynamic path 却仍使用 stored offset，没有正确应用 per-track cuboid pose；
  • 因此问题落在上游 NRE / SensorsimService 的动态 LiDAR rendering path，而不是 ClosedLoopBench 的评测代码。

1. 先把测试链路固定下来

如果输入、GT、模型和指标没有固定，低分本身没有诊断价值。M8 先冻结了以下边界：

固定项 具体内容
Scenario 同一份 Scenario IR、同一条 Ego reference trajectory
时间 同一组 frame id、同一 39 帧 scored window
GT 同一份 actor manifest，68 个动态 actor
算法 同一份 TransFuser++ runtime、同一套预处理和 bbox scorer
评测 同帧、同类别、唯一匹配、oriented BEV IoU、AP25/AP50
证据 source frame binding、payload hash、latency、fallback/mismatch

真正允许变化的变量只有输入路线、传感器模态、LiDAR frame transform、RGB materialization 和 dynamic actor pose request。这个矩阵让每一轮修改都有明确的因果解释。

2. 第一个现象：不是运行失败，而是重建路线检测崩溃

先用 CARLA native RGB/LiDAR 建立 reference，再把相同的 Scenario IR 和 frame contract 绑定到 reconstructed 和 Harmonizer 路线。三条路线都进入真实推理，并生成正式报告：

Route RGB LiDAR 结果
raw_original CARLA native CARLA native 66 predictions / 39 matches，vehicle AP50 0.547，mAP50 0.274
reconstructed NuRec RGB NuRec LiDAR 35 predictions / 0 matches，mAP50 0.0
harmonized Harmonizer RGB 同一份 NuRec LiDAR 23 predictions / 1 match，mAP50 0.0016

这里有一个重要区分：reconstructed route 并不是因为 frame mismatch、fallback 或报告校验失败而被判定失败。它在 39 帧上完成了推理，失败发生在传感器内容进入融合模型之后。因此可以继续做输入归因。

3. 第一轮排查：先排除执行和契约错误

正式调试前，先处理了几类会伪造“模型失败”的工程问题：

  • 自定义 report schema 不被共享 validator 接受，改回统一的 open_loop_multimodal_report.v1；
  • raw payload 缺少 run-specific capture prefix，修复容器路径映射；
  • 重用 run id 会污染已有 intermediate directory，正式路线改用唯一 run identity；
  • TF++ 首帧 CUDA / model warm-up 触发 timeout，加入同进程 warm-up，并将 warm-up 排除出正式 scored window；
  • reconstructed / Harmonizer 的 derived binding 曾引用旧 trace，重新绑定 payload hash、source-frame hash 和 dynamic-object digest；
  • formal bbox 从旧的 center-point proxy 升级为 shared actor manifest、GT dimensions/yaw、同帧 oriented IoU 和 unique matching。

这一轮的目标不是提高分数，而是让“分数低”具备可信的执行前提。最终三路线都达到 39/39 frame、0 fallback、0 frame mismatch，说明后续低分不是由运行时丢帧造成的。

4. 第二轮排查：LiDAR axis matrix

第一版 reconstructed LiDAR 的 response_to_sensor 矩阵把 render vertical axis 映射到了 Ego forward axis。用 CARLA native point cloud 做 NN registration 后，旧矩阵的 <1 m overlap 只有 1.67%，而候选修正矩阵可以达到 24.5% 以上。

但候选的简单 axis swap determinant 为 -1，违反 NuRec rotation contract。最终采用 determinant 为 +1 的纯 +90° z rotation：

[ 0 -1  0  0 ]
[ 1  0  0  0 ]
[ 0  0  1  0 ]
[ 0  0  0  1 ]

矩阵修复是真修复：reconstructed prediction count 从 4 上升到 19，出现了一个 IoU 0.52 的有效匹配。但 r3 仍然只有 1 个 match，point-cloud overlap 在不同帧只有 8% 到 37%，且没有任何 rigid rotation 或 mirror scan 能恢复到 native LiDAR 的几何。结论是：坐标矩阵有问题，但它不是最终根因。

5. 第三轮排查：sensor-height compensation

成对扫描发现 NuRec cloud 相对 CARLA cloud 整体高约 1.02 m，标准差约 0.11 m。于是加入 -1.0 m z compensation。

这个修正也是真实的：<1 m 3D overlap 从约 25-47% 提升到 62-75%。但检测仍然没有恢复：

  • reconstructed r4：35 predictions / 0 matches；
  • harmonized r4：23 predictions / 1 match，mAP50 0.0016。

进一步检查发现，NuRec 的车辆高度带更密集地包含护栏和静态结构，目标车辆点数反而不足；TF++ boxes 多数跟随静态结构漂移 5-20 m。几何补偿改善了传感器坐标，却没有修复动态物体支持。

6. 第四轮排查：RGB resize 是否是混淆变量

r4 的 NuRec RGB 曾被从 800x450 双线性放大到正式 1600x900，再交给 adapter resize。于是重新生成 r5：

  • 使用 NuRec 原生 800x450；
  • 让 camera-adaptation contract 只做一次 800x450 -> 1024x512；
  • 恢复车辆 patch 的 Laplacian sharpness，从约 14 提升到约 192；
  • Harmonizer 使用中心裁剪和高质量缩放。

但检测仍没有恢复。r4/r5 的 LiDAR payload byte-identical，BEV vehicle pixels 近似不变，prediction count 也基本持平。这个结果很关键：RGB 清晰度问题存在，但不是 TF++ 融合检测崩溃的主因。

7. 第五轮排查：cross-input A/B

前面的修正仍可能被解释成“NuRec RGB 对 TF++ out-of-distribution”。因此做同一帧、同一模型、只替换一个模态的 A/B：

A/B route RGB LiDAR 结果
mix-a NuRec RGB raw CARLA LiDAR 37 predictions / 21 matches，vehicle AP50 0.259，mAP50 0.130
mix-b raw CARLA RGB NuRec LiDAR 54 predictions / 0 matches，vehicle AP50 0.0，mAP50 0.0

mix-a 说明真实模型可以在 NuRec RGB 上检测到目标；mix-b 使用的却是 raw route 中已经成功的同一套 RGB，结果仍然完全崩溃。这样 RGB 分布假设被直接排除，LiDAR 成为唯一变化且足以解释结果的变量。

8. 第六轮排查：纯视觉 sanity check

为了避免“TF++ 需要 LiDAR，所以 RGB 仍可能有隐性问题”的争论，又在同一批 39 帧上做了独立的 image-only check：

  • COCO-pretrained YOLOv8n，不做 fine-tuning；
  • reconstructed RGB 39/39 帧有车辆检测；
  • mean confidence 约 0.53，与 raw CARLA 图像同量级；
  • lead vehicle 在所有可见帧中被匹配，目标可见帧为 38/38。

这不是要用 YOLO 替代 TF++，而是为了隔离 RGB 可见性。结果再次支持：RGB 外观可以承载车辆信息，融合模型的崩溃来自 reconstructed LiDAR。

9. 放大测试：从单帧假设到 39 帧、68 actor

单个 frame 的可视化很容易误导，所以最终证据没有停在 f18：

  • 39 个 scored frames；
  • 3 条输入路线；
  • 68 个动态 actor，其中包含车辆和行人；
  • 一份 shared actor manifest；
  • 39/39 intermediates；
  • 0 fallback、0 frame mismatch；
  • formal oriented BEV bbox evaluation；
  • M7 还在相同 open-loop contract 上完成了 3-seed acceptance。

因此结论不是“某一帧 LiDAR 看起来不对”，而是整个输入路线在同一模型和同一 GT 上持续失败。

10. 最终 live probe：验证“可编辑性”本身

最后把问题从“重建质量”推进到“编辑操作是否生效”。在 live NRE 26.04 server 上，对同一个 dynamic actor 做以下控制变量：

  1. all-controllable；
  2. empty dynamic object list；
  3. target-only；
  4. all-minus-target；
  5. 将 target pose 平移 +5/+3/0 m。

观测结果：

  • target 在真实 track pose 附近几乎没有 LiDAR returns；
  • 单独渲染车辆时，约 110-140 个散点的均值偏到前方约 12 m；
  • 改变 track pose，LiDAR 只在远处固定方位的 cell 上发生少量变化；
  • 同样的 pose edit 会在 RGB 中改变真实目标像素；
  • LiDAR extra points 可以和 checkpoint 中 canonical_pos + lidar_extra_signal 对上，而不是和 per-track cuboid pose 对上；
  • dynamic path 的 offset 最高可达约 45 m。

这一步把结论从“重建 LiDAR 几何差”收敛成了更具体的工程 bug：动态 LiDAR rendering path 没有正确应用每个 track 的 cuboid pose。它因此无法支持可靠的 actor edit，也无法作为下游闭环仿真的可编辑 LiDAR。

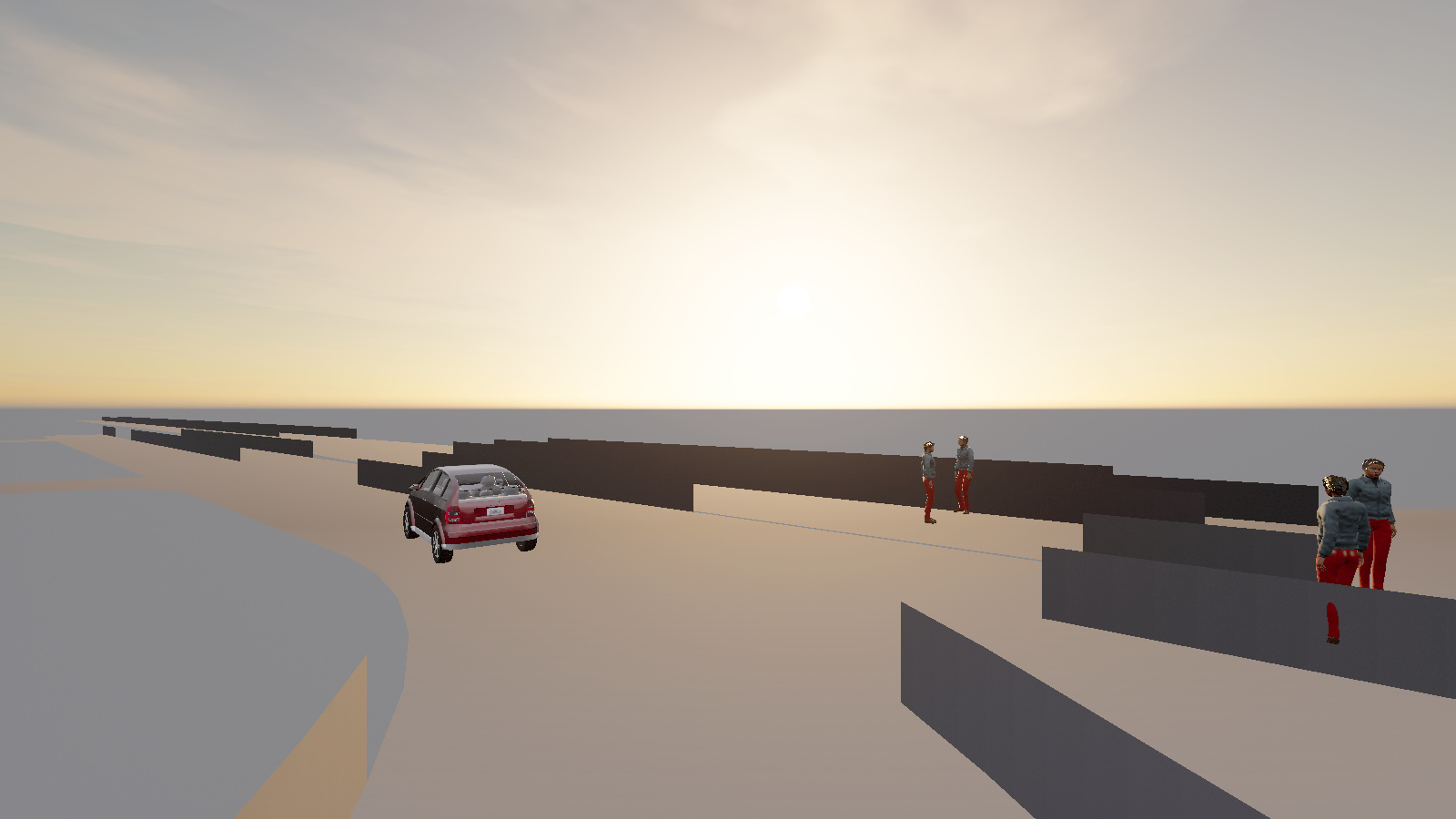

M8 raw CARLA frame 18
同一 replay index 的 CARLA native reference。

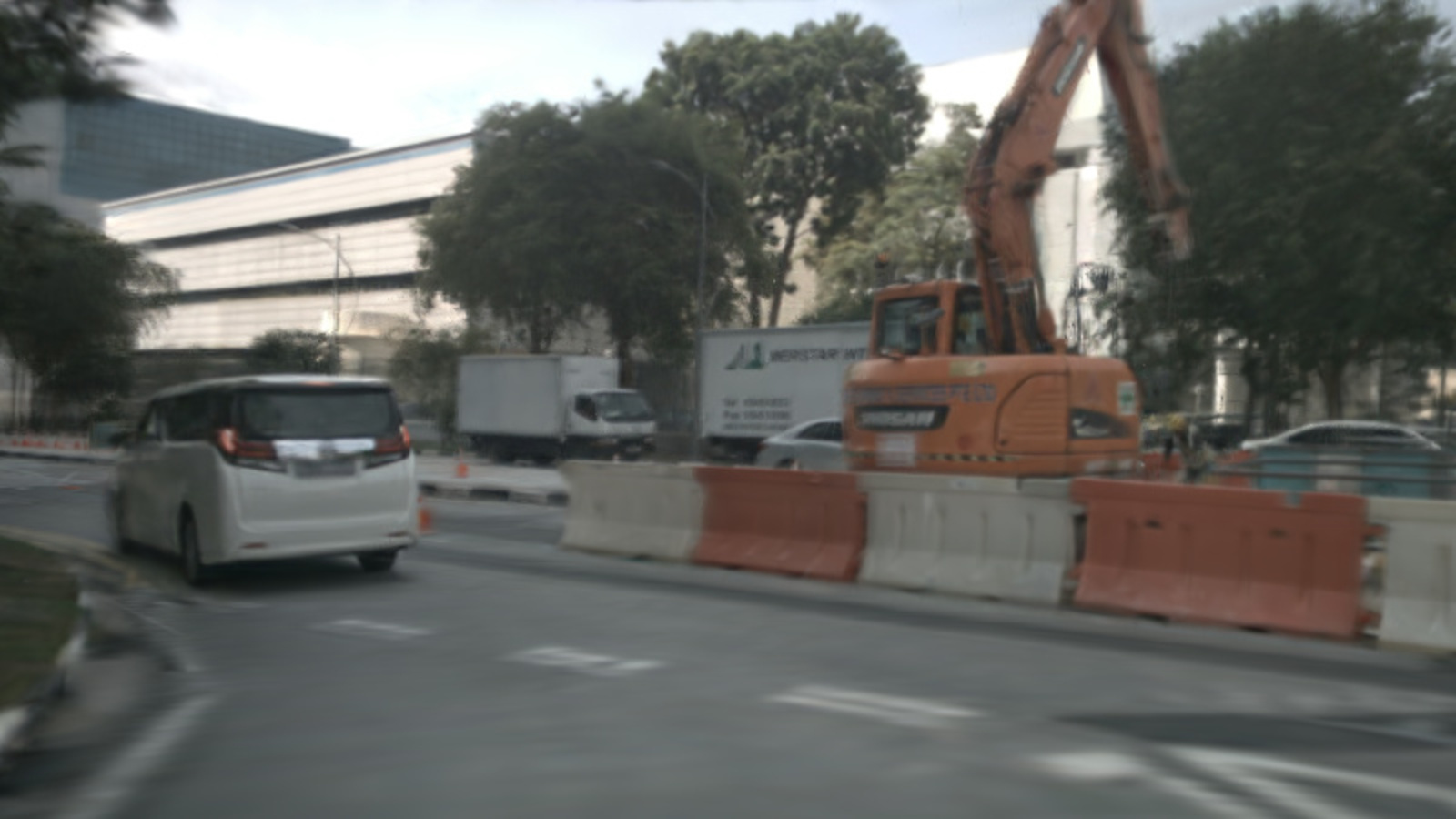

M8 reconstructed NuRec frame 18
同一 replay index 的 NuRec observation；RGB 可见性存在，但 LiDAR 几何不满足动态编辑要求。

11. 我们现在能声称什么

可以声称：

  • CARLA / ROS2 open-loop test path 已完成；
  • 真实 TransFuser++ inference 已接入并有可追溯报告；
  • M8 在同一场景上完成了三路线、39 帧、68 actor 的规模化比较；
  • 通过控制变量、cross-input A/B 和 live probe，把 LiDAR 动态可编辑性问题定位到上游 rendering path。

不能声称：

  • 模型 control 改变了下一帧 Ego pose；
  • reactive actor 已在正式 CARLA run 中响应 Ego；
  • reconstructed LiDAR 已达到 perception-ready；
  • M8 route comparison 是 closed-loop score。

项目页只保留这些结论和少量数字；完整的失败轮次、控制变量和证据链由这篇博客与仓库中的 open_loop_m8_debug_log.md 承载。
